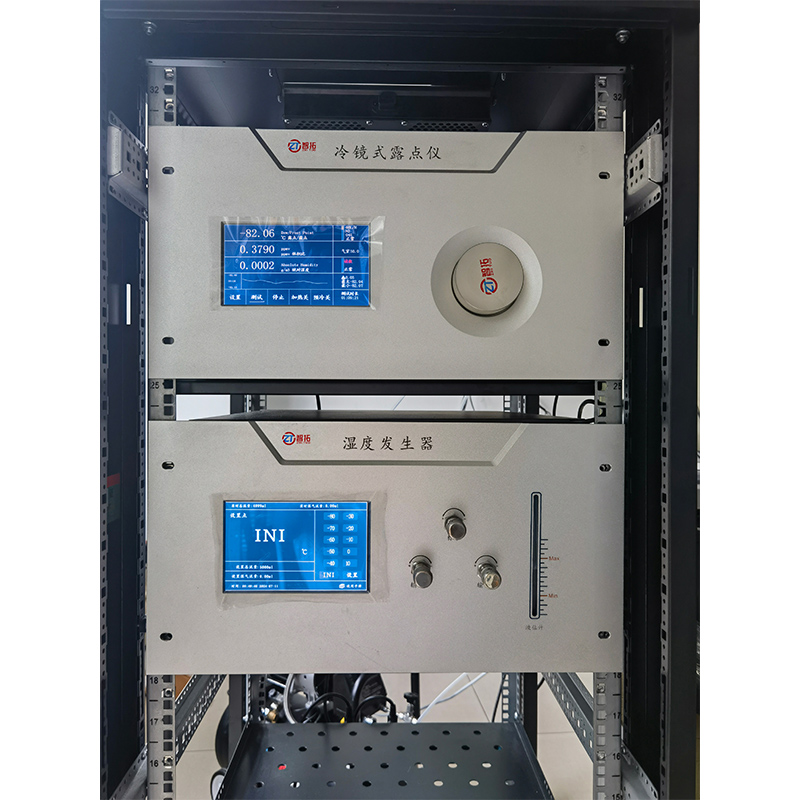

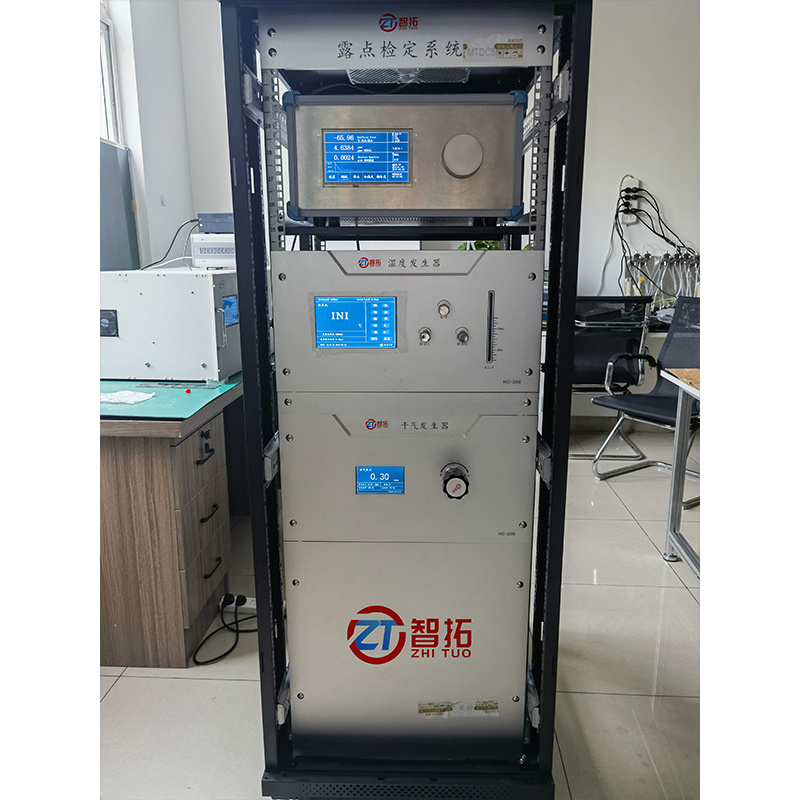

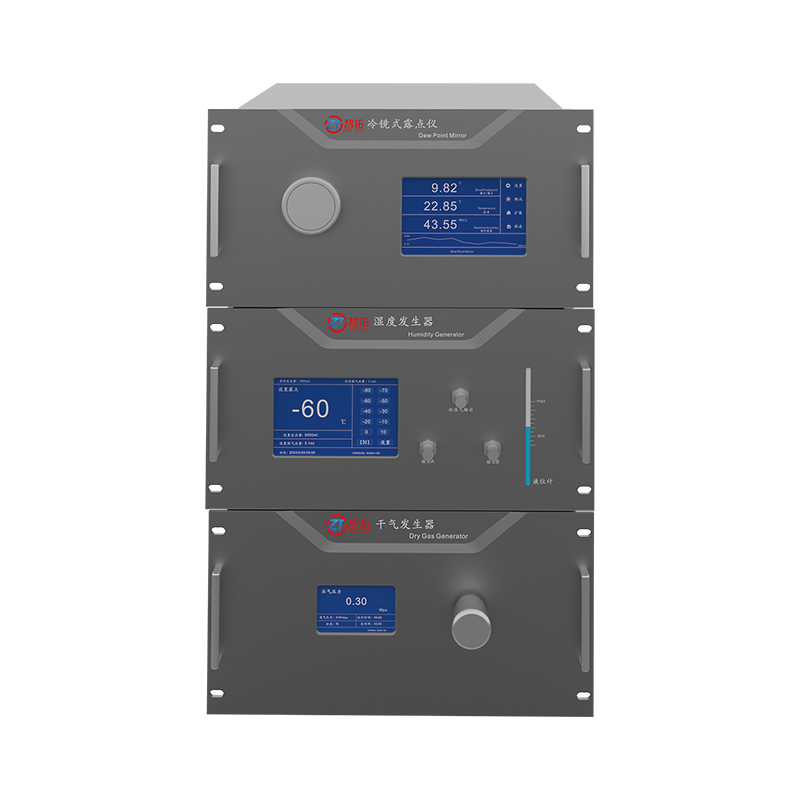

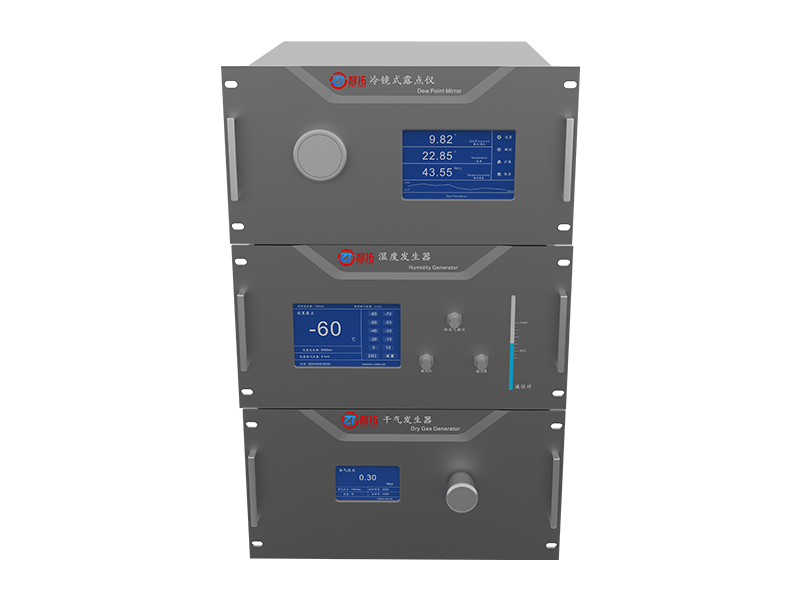

整套系统由露点标准器 ZT-LD03，露点发生器 ZT-LDY06，静音无油空气压缩机，多路分路器已经集成柜和配套管件组成。

用于露点仪的量值传递，传感器式露点仪的检定、校准工作。

本套系统具有发生速度快，产气量大，稳定性好等特点。

整套系统由低温型冷镜式露点仪和露点发生器组合使用。搭建一套低露点量传的检定系统，可进行露点仪之间的比对和阻容法露点仪（传感器式低温露点仪）的计量。

符合计量规程： JJG499-2004 jingmi露点仪检定规程

JJF1272-2011 阻容法露点湿度计校准规范

二、设备原理：

本套系统中露点发生器是根据分流法原理实现露点的调节。 是通过干湿气流不同的配比关系可以得到不同露点温度的气体，该方法根据实际需要可以使用多级的分流搭配， 发生出想要的露点值气源。我公司提供了可以使露点发生到低于-80℃（-60℃）的干燥机提供干燥气源，因此可以做到-80℃（-60℃）到 20℃范围内的露点值任意调节，而且可以实现全自控快速控制。

三、冷镜式露点仪技术参数：

1、jingmi露点仪技术参数：

     jingmi露点仪 ZT-LD03

1.1  露点范围：-80℃（-60℃） 至+20℃dp

1.2  jingque度：±0.2℃  露点；

                    ±0.1℃温度

1.3  镜面： 镀金铜

1.4  重复性：0.05℃

1.5  污染补偿系统： 自动光路平衡系统 DCC

1.6 温度探头： 4  线 Pt100,1/10 DIN class B

1.7  耐压范围： 1Mpa

1.8  样气流量：0～2.4L/min

1.9  显示：流量、露点温度测量与显示

1.10  输出：串口通信R232

1.11 制冷方式：半导体+斯特林双制冷， 无需额外的制冷模块

四、低露点发生器技术参数：

技术参数：

2.1、技术指标满足 JJG826-93《二级标准分流式湿度发生器》；符合 JJF1272-2011 阻容法露点湿度计校准规范

2.2、加湿原理： 分流法原理

2.3、电源： AC 220V/50Hz

2.4、工作环境温度 ：+5℃~+40℃

2.5、工作环境湿度： 10%RH~85%RH

2.6、干气发生器

zui低霜点/露点：-80℃（-60℃）°C(dp)

输出流量：0...10L/min

2.7、湿度发生器

发生范围 ：-80℃（-60℃）～+10°C (dp)

波动度 ：30分钟内 < ±0.1°C (dp)

zhunque度 ：< ±0.1°C (dp)

输出流量 ：0～3L/min 每路

显示 ：真彩触摸液晶屏

操作 ：可以多点预设置，操作过程简单

气路接口 ：1/4’不锈钢卡套接头

输出流量调节 ：高精度不锈钢流量调节阀

饱和器水位 ：前面板刻度指示
