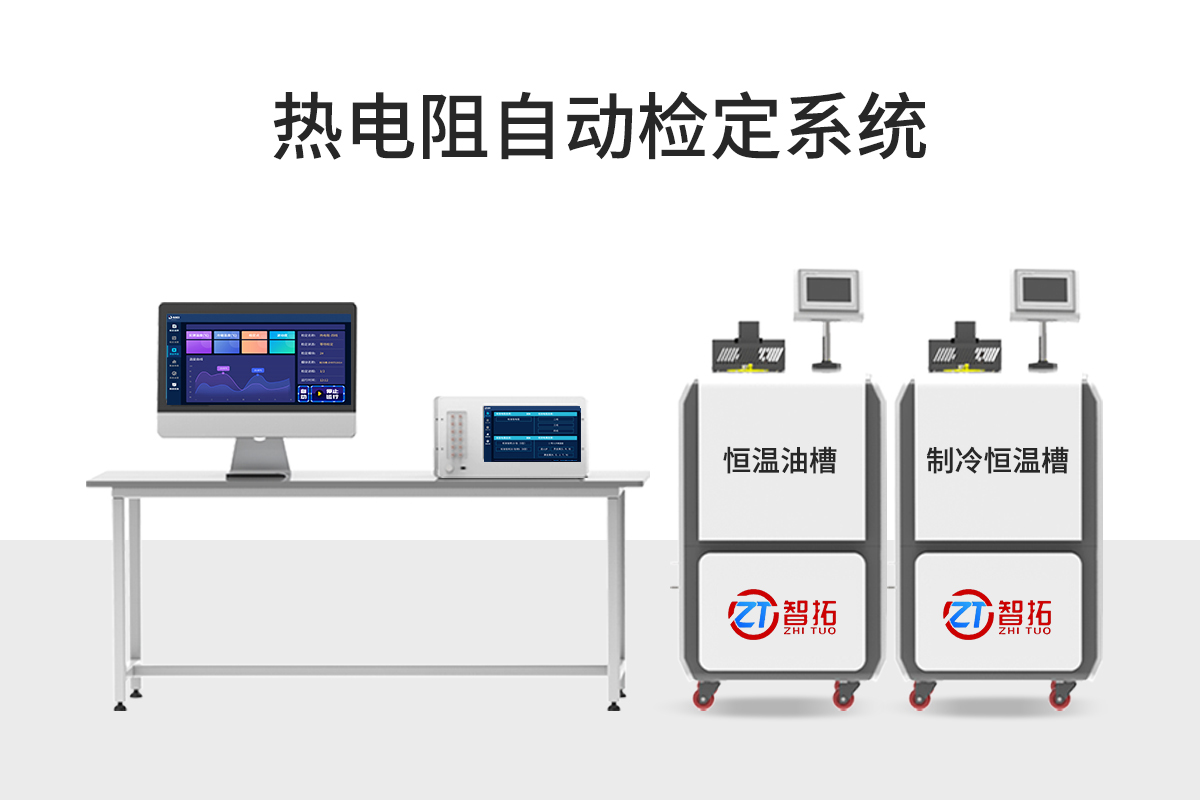

热电阻自动检定系统（-80-300℃）

【产品概述】

ZT-01热电阻自动检定系统，是以计算机为核心，配以进口高精度六位半数字万用表，以及低电势扫描开关，主控箱等构成的测控系统。操作者可在中文Windows XP操作系统下方便地用鼠标进行全过程的操作。微机系统实时显示油槽、水槽的控温曲线、温度数值、以及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统完全实现了低温热电偶和热电阻检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。

【产品特点】

1．先进的操作方式

使用Windows软件编程，完全在Windows XP操作平台下运行。完全符合Windows环境的操作习惯，视窗界面，下拉式菜单，使用鼠标选择输入参数和进行过程操作，功能强大，使用方便、灵活、快捷。

2. 自动化程度高

检定过程连续自动控温、自动检定、自动进行数据处理，自动打印各种检定记录和检定证书。

3．高精度，高分辨率

选用先进的六位半高精度进口数表。准确度达0.005% ，分辩力0.1μV；0.1mΩ。检测过程中进一步对采样数据进行数字滤波和坏值剔除。

4．显示直观

在检定过程中显示器实时显示油槽、水槽的温度变化曲线、油槽、水槽温度、检定点温度、检定进程、冷端温度、检定时间。

5．功能齐全，配置灵活

   ○  可以检定各种分度号的热电阻

   ○  可以检定两线制(四线制)和三线制热电阻

   ○  可以对热电阻在同一个温度点进行多批检定，可在不同时间分别检定0℃点和100℃点，程序自动整理合成报表，更切合热电阻检定的实际状况，可有效地提高工作效率

   ○  具有多种冷端补偿方式：备有零点补偿，输入室温补偿和冷端自动跟踪补偿三种方式供操作者选择

   ○  可以对补偿导线进行修正，使检定结果更正确

   ○  可以任意设定温度点：热电阻在50℃-300℃之间每隔10℃任意设定

   ○  可以在油槽中检定工作用低温热电偶（50℃-300℃）

   ○  具有手动/自动切换功能，提供特殊情况下操作手段

   ○  主控箱四个按钮操作，操作更加方便，更加正确

6．温度控制精度高,检定时间短

采用多种优化的直接数字控制算法,并提供多组不同对象的控温参数选择。保证检定过程的温度变化率油槽小于0.04℃/10min。热电偶一般每个检定点检定时间约30分钟左右；而热电阻约60分钟左右。

7．标准化程度高,报表规范

热电偶的检定过程、数据处理、检定记录和检定证书完全符合国家计量检定规程JJG-351-96、JJG-229-98规程和90温标宣贯手册的要求。

8．数据管理功能

系统备有数据文件管理功能,可对检定报表进行存储、归档、检索和查询。操作者可随时查阅或打印任意一次的检定记录报表或检定证书。装置将报表的预览和打印都放在“Office2003”下的电子表格“Excel”中进行处理。由于“Excel”的强大功能和方便灵活的操作方法，使报表的预览和打印都更得心应手。

9．保护措施完善

备有系统自检程序,可对数字表、主控箱、专用接口卡以及导线连接情况进行自检。当出现超温、断偶或电偶短路的情况系统将自动关断调功输出，切断加热电流并提示报警。当出现主控箱或微机死机时，系统也将自动关断调功输出，切断加热电流。

10．硬件设计合理，制作工艺先进

关键部件出厂前经过严格的老化和检验。调功器可提供三路调功输出，为操作者对不同的控温对象转接提供方便。主控箱内配有具自动保护功能的CPU，因此系统更加安全可靠。

【主要技术指标】

1．扫描开关寄生电势     ≤0.4μV

2．分辨力

   ○  上限电势测量分辨力  0.1μV

   ○  上限电阻测量分辨力  0.1mΩ

3准确度

   ○  电势测量不确定度  ≤0.01%

   ○  电阻测量不确定度  ≤0.01％

   ○  热电阻检定不确定度  ≤0.05℃

4．恒温的稳定度

   ○  热电阻检定过程恒温后  油槽温度变化≤0.04℃／10min

5．冷端自动补偿

 当冷端温度在（20±10）℃的范围内时，补偿误差≤0.2℃

6．检定温度：

热电阻-10～300℃（包括低温热电偶）

7．检定支数：

热电阻可同时检定1～10支，热电阻允许在同一温度点上进行多批检定。

8. 可检定热电阻类分度表：Pt100、Pt50、Pt10、Cu100、Cu50、BA1、BA2、G

9．一次可连续检定点：  热电阻3个

10．检定时间：热电阻检定，正常条件下平均每百度约60分钟。

11．本检定系统按现行国家计量检定规程进行数据处理。

12．工作环境：

   ○  环境温度 20℃±3℃

   ○  相对湿度≤75%

13．使用电源：

   ○  AC 220V±10%   50±１Hz　

   ○  要求接地电阻≤4Ω

【主要配置】

ZT-01智能化温度仪表检定系统主要有主控箱、进口6 1/2位数字多用表、微机系统、水槽、油槽、热工计量管理系统软件、测量导线和通讯导线等部分组成。（见图）

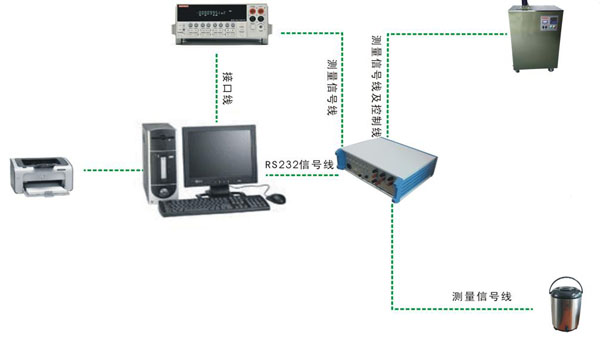

DY-01热电阻自动检定系统结构示意图

1、主控机箱

主控机箱由低电势扫描器/控制器、控温仪等子系统共同构成。采用日本进口的低电势镀银扫描开关，寄生电势小并且稳定；采用德国进口可控硅，并采用移相触发方式，控温稳定、抗干扰性强；数据线与仪器的连接采用瑞士进口的连接器件，连接器接触面镀金，接触电势小，连接可靠，比传统的接线柱方式接线快捷，方便；采用定做的双屏蔽电缆，数据传输稳定可靠，抗干扰性强。

2、数字表

数字表是本系统的标准电测仪器，采用美国进口6位半数字多用表，型号：吉时利2000。精度高，可靠稳定。

3、油槽

   ○  温度范围：90℃～300℃；

   ○  水平温场差：≤±0.01℃；

   ○  垂直温场差：≤±0.02℃；

4、水槽

   ○  温度范围：0～95℃；

   ○  水平温场差：≤±0.01℃；

   ○  垂直温场差：≤±0.01℃；

【规程规范】

该系统的检定程序严格按国家相关检定规程编写并执行ITS-90国际温标，满足相关标准及规程有：

   ○  JJG229--2010《工业铂、铜热电阻》；

   ○  JJG130-2004《工作用玻璃液体温度计》；

   ○  JJG978-2003《石油用高玻璃水银温度计》；

   ○ JJG310-2002《压力式温度计》；

   ○  JJG226-2001《双金属温度计》；

   ○  JJG1098-2003《热电偶、热电阻自动测量系统校准规范》。
