【产品简介】

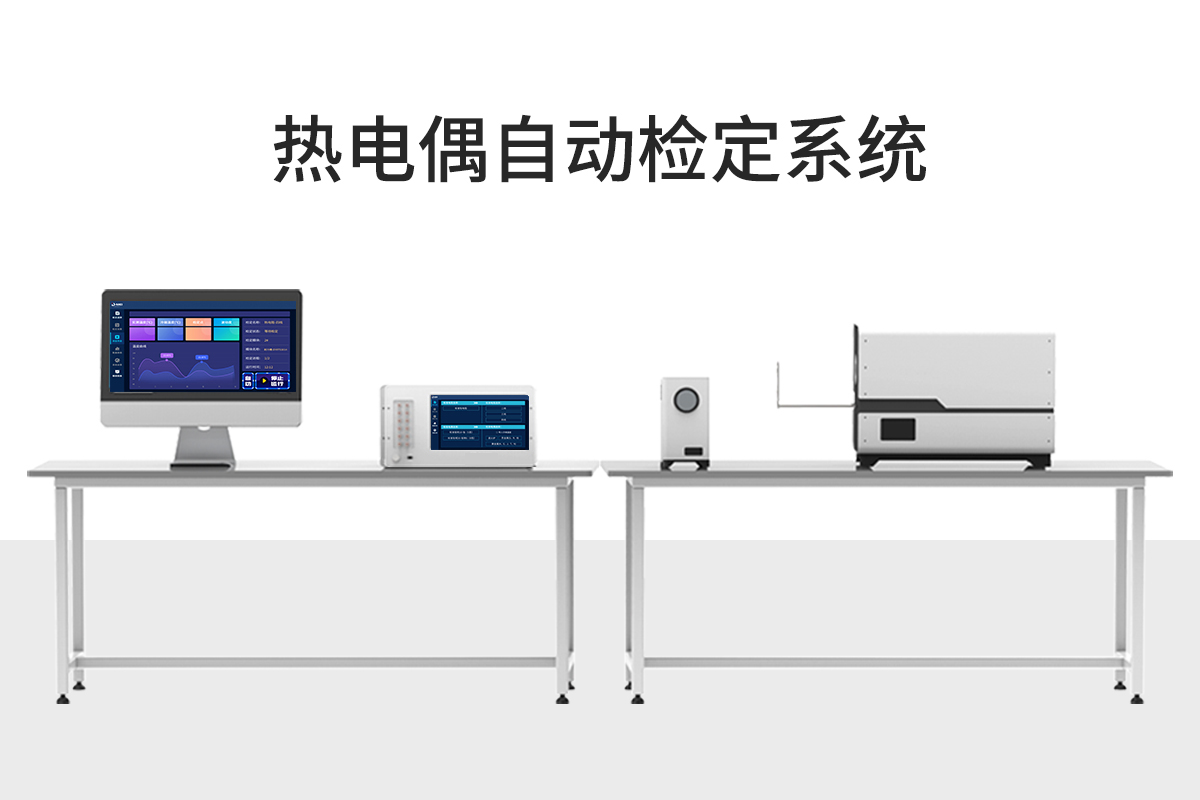

ZT-01A型热电偶自动检测系统（300-1200℃）是由计算机、打印机、高精度数字万用表、低电势扫描开关、信号源(选购件)、接口等组成的自动测试、控制系统，是集计算机技术、微电测技术和自动测试技术于一体的新一代智能化计量标准装置，用于自动检定各种工作用热电偶、,高精度信号源既可以在试验室检定，也可以到现场检定二次仪表用。检定程序及结果均符合国家有关现行计量检定规程。系统完全实现了热电偶检定过程的全部自动化，即：自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。

【校验范围】

K、E、J、N、B、S、R、T多种型号的工作用热电偶

【规程要求】

整套系统满足JJF1033-2008《计量标准考核规范》、JJF1098-2003《热电偶、热电阻自动测量系统校准规范》规定技术指标和ITS-90国际温标。

【规程规范】

JJG141-2013《工作用贵金属热电偶检定规程》

JJG351-1996《工作用廉金属热电偶检定规程》

JJG668-1997《工作用铂铑10-铂/铂铑13-铂短型热电偶检定规程》

JJG368-2010《工作用铜-铜镍热电偶检定规程》

JJF1262-2010《铠装热电偶校准规范》

4.热电偶、热电阻自动检定装置技术资料

4.1公司简介

山东智拓仪器仪表有限公司是集研发、设计、生产、销售为一体，专业生产热电偶热电阻、温度计检测校准仪器的厂家。公司经过不断开拓创新，现产品主要有热电偶/热电阻自动检定系统及群炉控制和配套设备、温湿度均匀性自动测试系统、温湿度检定箱、高精度恒温槽、冷镜式露点仪、温度二次仪表检定系统、玻璃温度计读数装置、热工仪表校验仪、环境试验箱/培养箱等。广泛服务于计量校准机构、航空航天、石油化工、钢铁、冶炼、电力、机械制造、制药、科研高校等行业。公司建立完善的品质管理系统，生产设备先进，技术开发团队强大，并有专业的生产服务团队。制定了严格的生产工艺管理和检验制度，拥有完善的质保体系。产品高品质的材料，可以根据用户的要求进行加工制作，力求满足客户的各种生产要求。我们努力实现：产品零缺陷，打造稳定性好、实用性强、价格合理、技术先进的优良产品。

我们将一如既往、严守信誉、严保质量，以高品质的产品为您服务，未来，我们将继续努力，争取更大的成绩。

4.2热电偶自动检定装置系统工作原理

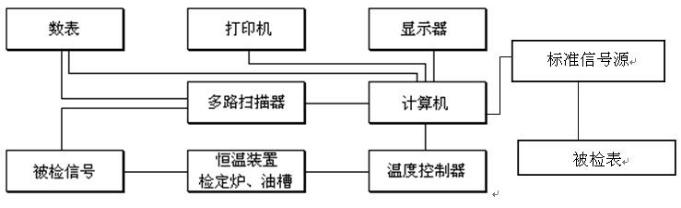

系统将温度控制点传送给智能温度控制器，由智能温度控制器实施对检定炉的温度控制，在此过程中系统通过对智能多通道扫描器切换，将测温偶测得的检定炉电信号，由高精度61/2位数字多用表转换为数字量通过串行口通信端口传送到计算机。计算机根据相关规程对恒温装置的温场进行监控，保证被控对象检定炉按要求升温或保温。在达到规定的要求后，对被检偶信号通过智能多通道扫描器切换进行数据采集，得出检定结果同时相应数据进入数据库用于查询和统计。在检定过程中，计算机还实时显示各种参数。完成检定后，通过打印机可打印出各种报表。计算机人性化操作，智能化的检测控制，检测二次仪表更方便。分度表和检定规程的随机查阅功能，使用户在检定过程计算查阅更方便。检定数据记录格式和检定证书输出格式可以按照用户的要求设计，更贴近用户单位的计量管理。操作方便，工作效率高，且可以建标。其系统框图如下：

4.3热电偶、热电阻自动检定装置技术参数

① 各通道转换开关寄生电势≤0.2μV 。

② 分辨率： 电势测量分辨力0.01μV ，电阻测量分辨力0.01mΩ 。

③ 准确度： 电势测量准确度≤0.01％ ，电阻测量准确度≤0.01％ 。

④控温的稳定度： 热电偶检定过程恒温后，炉温变化≤0.2℃/min 。

⑤检定温度点范围： 热电偶300～1200℃之间任意点，

⑥ 检定时长：正常条件下平均每个检定点约20分钟 。

⑦ 检定对象：K、E、J、N、B、S、R、T多种型号的工作用热电偶等。

.检定支数：可同时检定10支热电偶允许在同一温度点多批检定。

⑨.数据处理： 该检定系统严格按现行国家计量检定规程进行数据处理。

.工作条件： 环境温度：（20±3）℃ ,相对湿度：≤75％ ，电源：AC（220 V±10％）V （50±1）HZ ，要求接地电阻：≤4Ω

4.4热电偶自动检定装置构成说明

1.恒温热源－热电偶检定需要热电偶检定炉（温度范围：300℃～1200℃）或短型热电偶检定炉（温度范围：300℃～1200℃）一个冰点槽,由能够很好地保证炉膛内部温度的稳定性和均匀性指标。

2.数字万用表

数字多用表接受来自计算机的指令，按要求进行功能转换，并将信号对应的数字量送入微机,数字表是系统中关系到量值传递准确性的核心仪器，它直接决定了检定数据的可靠性。

3.标准热电偶

ZT-01A型热电偶检定系统中的热电偶检定程序对标准热电偶的要求与各热电偶检定规程要求相一致。检定不同分度号工作热电偶时，可能需要不同分度号的标准热电偶：廉金属被检热电偶在300℃以下的检定点应在恒温槽中进行检定，同时应使用二等标准铂电阻代替二等标准热电偶，检定Ⅲ级T型热电偶时，0℃以下使用二等标准T型热电偶作标准，0℃以上使用二等标准铂电阻作标准。

4.软件－数据自动采集、自动处理、自动生成报表、可随时查阅或打印历史记录。检定装置生成的记录数据可以自动生成EXCEL文件、在本单位局域网内信息可以共享，同时可以出具不同要求的检定证书。

5.通讯－系统内的各硬件之间以及和计算机之间的通讯均采用RS232的串行接口或GPIB并行接口直接通讯技术来实现，保证了该自动检定系统的可靠运行。

6.计算机－对计算机硬件配置无特殊要求,以用户要求为准。

4.5热电偶自动检定装置特点

1.系统配备进口高精度PID智能温度控制器，控制精度高、控制范围广。

2.热电偶检定均可设置任意检定温度点，检定点温度在检定炉所规定的温度范围内任意设置。

3.标准偶信息根据其检定证书一次性输入并采用数据库管理，并且可同时存储多支标准偶信息，在使用时可随意提取。

4.升温过程计算机实时监控，控温过程全程绘制升温曲线，画面信息详实、完整。

5.在检定过程中，具有三种冷端补偿方式（零点、室温补偿、自动跟踪）供使用者选择。

6．系统特别设计了分次检定（到下班时操作人员可强行退出，在下一个工作日系统自动完成后续检定）和中断续检（异常退出后的继续检定。如：异常断电、计算机系统故障等导致的检定系统异常退出）。

7．可根据检定数据结果自动判断被检对象的等级，并打印检定记录、检定证书或检定结果通知书。

8．对检定后的原始数据进行数据库管理，可通检定日期进行检索查询并根据需要输出报表。

9．分度表双向速查手册。（通过温度查电势和通过电势查温度）

10．检定系统的数据处理严格按照现行国家计量检定规程执行。

11、高精度信号源既可以在试验室检定，也可以到现场检定二次仪表用。

12、智能化的检测控制，检测二次仪表更方便。

13、分度表和检定规程的随机查阅功能，使用户在检定过程计算查阅更方便。

14、检定数据记录格式和检定证书输出格式可以按照用户的要求设计，更贴近用户单位的计量管理。

4.6热电偶自动检定装置所用仪器配置清单及技术指标
